Kerusakan Umum Regulator TV China

Kerusakan pada blok Regulator (Power Supply) pada TV China, biasanya tidak terlalu rumit, jika dibandingkan kerusakan pada blok regulator TV yang lain. Apalagi sekarang sudah banyak juga perangkat pengganti untuk blok Regulator portable (gacun) ini yang tersedia dipasaran.  Jenis ini banyak digunakan untuk mengganti Regulator bawaan pada mesin tv tersebut. Kerusakan Umum Regulator TV China

Penggantian ini biasanya dilakukan apabila kondisi perbaikan sudah tidak memungkinkan lagi, semisal: komponen sudah banyak yang hangus atau pula kondisi jalur yang tercetak pada papan PCB tersebut sudah banyak yang putus dll. Tegangan yang dihasilkan pada Power Regulator (Switching) ini, biasanya mempunyai Tegangan yang cukup lengkap, yaitu:

Kerusakan Umum Regulator TV China

0V ~ 185V – untuk Tegangan Video / Katoda / RGB.

0V ~ 90V/115V – untuk Tegangan Horizontal.

0V ~ 24V – untuk Tegangan Vertikal + Driver Horizontal.

0V ~ 16V – untuk Tegangan Power Audio.

0V ~ 12V – untuk Tegangan IC Program (+ komponen pendukung) + IC Chroma (+komponen pendukung), yang terbagi menjadi DC 5Volt dan DC 8Volt.

Power Regulator (Switching) ini mempunyai besar ukuran berdasarkan penggunaannya, yaitu: Power Regulator untuk TV 14-Inch hinggaTV 21-Inch dan Power Regulator untuk 25-Inch hingga 29-Inch. Pada umumnya Power Regulator untuk 14-Inch bisa dipergunakan untuk jenis yang 21-inch, begitu pula sebaliknya. Untuk proses pengerjaannya, dengan cara melepaskan Trafo Switching bawaan tersebut, kemudian menggantinya dengan Tegangan Power Regulator Luar (External), yang sesuai dengan mesin televisi tersebut.Kerusakan Umum Regulator TV China

Power Switching Gacun

Penggunaan Power Switching dengan merek Gacun ini,  sering dipakai para teknisi tv untuk mengganti kerusakan pada Regulator TV tersebut. Power Switching jenis ini adalah jenis Pengganti Power Regulator, yang bersifat Universal, sehingga dapat dipergunakan sebagai pengganti Power Supply pada jenis perangkat elektronik lainnya, semisal TV LCD, Monitor, dan Power (Speaker) Aktif dan lain sebagainya.

Penggunaan Power Switching merek Gacun ini sangat Praktis, seperti kita ketahui bersama Gacun ini memiliki 3 buah Kabel dengan warna Merah (B+), Hitam (Ground) dan Biru (pulse input). Pada praktek pemasangannya dengan cara: melepaskan Transistor Power regulator bawaan, kemudian mengganti Posisi Collector tersebut dengan Kabel berwarna Merah (B+) kemudian menghubungkan Kabel yang berwarna Hitam yang terdapat pada Power Switching Gacun ini, ke Ground Power Supply pada mesin televisi tersebut. Dengan pemasangan 2 Kabel yang ada pada Gacun tersebut, biasanya perangkat/televisi sudah dapat menyala lagi. Selanjutnya setel VR (Trimpot) untuk menyesuaikan tegangan yang dibutuhkan.

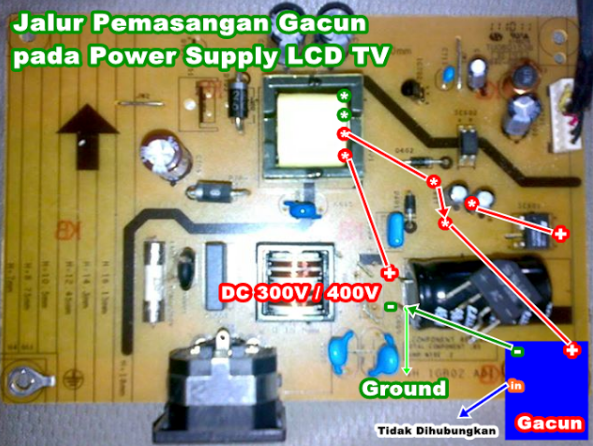

Gacun Power Switching untuk LCD/LED TV

Kerusakan Power Supply pada Jenis TV LCD/LED juga sering terjadi pada komponen seperti: Kapasitor (Elco) – Bocor / Berkurang Kapasitasnya dan Dioda (Short / Korslet) untuk tegangan DC 5V nya, begitu juga pada Elco Tegangan tinggi 100mF –  220mF / 400V – 450V (Bocor / Berkurang Kapasitanya), serta kerusakan Short / Korslet pada TR / FET. Jika di dapati “Tegangan Turun sangat Rendah”, kemungkinan ada Dioda yang Short, periksa  juga pada semua Kapasitor (elco) yaang mungkin saja sudah MENURUN kapasitansinya.

Kerusakan Umum Regulator TV China

Transistor Regulator (Penguat)

Kerusakan (Short) Transistor Regulator (Penguat) – Penyebab yang paling sering ditemukan adalah: Akibat Panas yang berlebihan pada Transistor tersebut, sebagian adapula disebabkan oleh rusaknya komponen Filter (Peredam) yang terdiri dari sebuah Kapasitor tegangan tinggi yang langsung terhubung  pada kaki Collector pada Transistor ini + Resistor 68 Ohm menuju DC + 400V. Hal ini menyebabkan masuknya frekwensi tinggi yang melebihi kapasitas dan kekuatan pada Transistor regulator tersebut, sehingga menyebabkan Transistor menjadi rusak (short).

Kerusakan (Short) Transistor Driver (Pendorong) Transistor ini biasanya mempergunakan nomor seri C3807, jika diukur ternyata rusak, biasanya ada kerusakan juga pada bagian sebelum atau sesudah rangkaian tersebut.

Osilator (Pembangkit) Regulator

Kerusakan pada Osilator (Pembangkit) Regulator – Transistor pembangkit tenaga pada rangkaian power supply ini biasanya mempergunakan transistor dengan nomor seri A1015. Kerusakan ini sering ditemukan selain transistor itu sendiri adalah Resistor 120K ohm yang terpasang seri menggunakan ukuran sama, yang terhubung langsung dengan DC + 400V ke kaki Emittor pada transistor tersebut, umum ditemukan salah satu diantaranya adalah Putus, sehingga tidak ada tegangan masuk untuk mengaktifkan transistor pembangkit daya pada rangkaian power regulator ini. Lakukan penggantian pada komponen, jika setelah penggantian tegangan masih berada dibawah tegangan yang seharusnya, biasanya kerusakan pada komponen jenis Dioda (1N4148) yang berhubungan dengan Transistor Pembangkit daya ini, beberapa kasus yang pernah ditemukan, Dioda tersebut kondisinya sudah setengah Short, sehingga mengakibatkan Tegangan yang keluar pada Power Regulator akan menjadi Drop (Turun), hal ini bisa diamati dengan berkedipnya lampu Indikator pada mesin TV tersebut.

Diode Bridge Rectifier

Komponen ini biasanya tersusun seperti Jembatan, yang terdiri dari 4 buah Dioda Silikon yang dirangkai sedemikian rupa, untuk Arus Bolak balik (AC) menjadi Arus Searah (DC), dengan Tegangan berkisar DC 300V hingga 400V, sebagai Catu Daya utama pada Power Regulator TV tersebut. Pada sebagian lain.. Dioda Bridge Rectifier ini adapula yang menggunakan semacam Dioda Keprok, komponen jenis ini biasanya dapat dikenali pada jumlah kaki pada komponen tersebut yaitu: 4 Kaki. Kerusakan pada Dioda Bridge Rectifier ini, salah satunya adalah akan Menyebabkan terjadinya Korslet (Short) Tegangan Listrik.

Kerusakan Umum Regulator TV China seperti diatas mungkin hanya sebagian kecil saja. Tidak menutup kemungkinan masih ada juga yang yang menjadi penyebab lain. Namun dengan mengotak-atik komponen diatas kemungkinan juga akan menyelesaikan masalah anda.
